コンクリート打放し仕上げ外壁の改修｜ひび割れ部手動式注入工法
ひび割れ部手動式注入工法
外壁改修工事では、その仕上げの種類や劣化現象等の複合要因により、種々の工法が実施されていますが、当サイトにおいては標準工法として、4つの外壁改修工法を選定しています。
１．コンクリート打放し仕上げ外壁の改修
２．モルタル塗り仕上げ外壁の改修
３．タイル張り仕上げ外壁の改修
４．外壁シーリングの改修
こちらでは、コンクリート打放し仕上げ外壁の改修「ひび割れ部手動式注入工法」をご紹介いたします。
工法のご紹介
1．改修範囲の確認
ひび割れ状況を確認し、改修範囲を決定する。
- 確認は目視及びクラックスケール等による。
- 改修範囲をチョーク等で明示する。
【使用する機材】
- クラックスケール
- スケール等
2．清掃
ひび割れに沿って汚れを除去し、清掃する。
- 幅50mm程度を清掃する。
【使用する機材】
- ワイヤーブラシ
- 皮スキ等
3．マーキング
注入孔位置のマーキングを行う。
- 注入孔位置をスケール等で測定し、チョーク等で明示する。
▼注入孔の標準間隔
| ひび割れ幅（mm） | 注入孔の間隔（mm） |
|---|---|
| 0.3以下 | 50～100 |
| 0.3～0.5 | 100～200 |
| 0.5～1.0 | 150～250 |
| 1.0以上 | 200～300 |
【使用する機材】
- スケール
- チョーク等

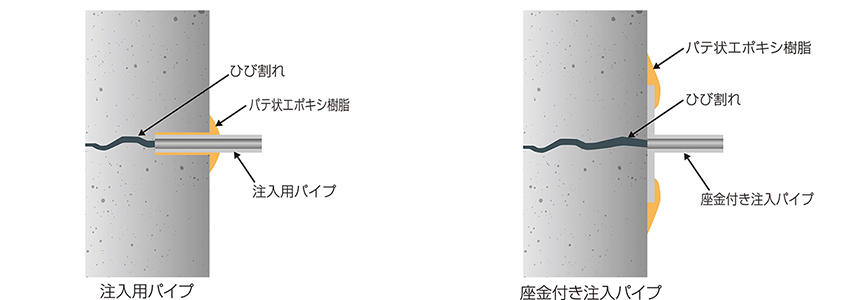

4．注入パイプの選定
座金付き注入パイプ、または注入孔を穿孔して設置する注入パイプを選定する。
【使用する機材】
- 座金付き注入パイプ
- 注入パイプ
5．穿孔
注入孔位置に電動ドリルで、直径8mm～13mm、深さ15mm～30mmに穿孔する。
- 穿孔しない場合は、座金付き注入パイプを使用する。
【使用する機材】
- 電動ドリル等
6．清掃
孔内の粉をブラシや圧縮空気等で除去する。
【使用する機材】
- ブラシ
- 圧縮空気等
7．計量・混練
主剤と硬化剤を規定量正確に計量し、均一になるまで充分混練する。
※可使時間内に使い切る量を計量する。
【使用する機材】
- はかり
- 混練容器
- ヘラ等混練具
- EP45
8．パイプ取り付け
注入孔に注入パイプを取り付ける。
- パテ状エポキシ樹脂で取り付ける。
【使用する機材】
- 座金付きパイプ
- 注入用パイプ
- パテベラ等
- EP45、ハイクイック
9．仮止めシール
ひび割れ部をシールする。
- パテ状エポキシ樹脂をパテベラ等で塗布し、幅30mm、厚さ2mm程度にシールする。
- 裏面に注入材料が漏れるおそれのある場合は、監督員と協議し、裏面に仮止めシールを行うかまたは裏面より流失しない粘度の注入材を使用する。
【使用する機材】
- パテベラ等
- EP45、ハイクイック
10．養生
パテ状エポキシ樹脂が硬化するまで適切な養生を行う。
- 衝撃を与えないようにし降雨等からも適切な養生を行う。
【使用する機材】
- 養生用具等
11．計量・混練り
注入用エポキシ樹脂を製造所の仕様により、均一になるまで混練りする。
- 主剤と硬化剤を正確に計量する。
- 挙動しないひび割れに使用する注入剤はJIS A 6024の硬質形低粘度形とする。
- 挙動するひび割れに使用する注入剤は、JIS A 6024の軟質形低粘度形、軟質形中粘度形とする。(弊社取り扱い無し)
【使用する機材】
- はかり
- 混練容器
- ヘラ等混練具
- EP20
12．注入
混練りしたエポキシ樹脂をゆっくり注入する。
- エポキシ樹脂の注入量は特記による。
- 注入時は、シール部からの漏れをチェックし、注入する。
- 垂直方向のひび割れは、下部の注入孔から上部へ順次注入する。
- 水平方向のひび割れは片端部の注入孔から他端へ順次注入する。
【使用する機材】
- グリスポンプ
- パイプ
- パッキン等
13．養生
注入用エポキシ樹脂が硬化するまで適切な養生を行う。
- 注入孔を密封したまま適切な養生を行う。
【使用する機材】
- 養生用具等
14．仕上げ
注入用エポキシ樹脂の硬化を見計らい、仮止めシール材及び注入パイプを適切な方法で撤去し清掃を行う。
【使用する機材】
- ディスクサンダー
- ワイヤーブラシ
- 皮スキ等
15．清掃
改修部以外に付着した汚れ等を除去し、清掃する。
【使用する機材】
- 皮スキ
- ワイヤーブラシ
- ディスクサンダー
16．自主検査
注入状態及び後片付けを確認する。
【使用する機材】
- 目視
外壁改修工法PDFのダウンロードはこちら。
